תהליך עיצוב תבנית ההחתמה הוא קפדני ושיטתי. ראשית, ניתוח מוצר חיוני כדי להבהיר מידע מפתח כגון צורה, מידות, דרישות סובלנות ותכונות החומר של החלקים המוטבעים. שלב זה דומה ליצירת שרטוט לבניין, המספק בסיס מדויק לתכנון הבא. באמצעות ניתוח מפורט של דרישות המוצר, מעצבים יכולים לקבוע את הצורה המבנית הבסיסית של התבנית, כגון האם מדובר בקובייה-תפעולה בודדת או קוביה מורכבת, קוביית מחסנית או קוביית שרטוט, ובכך להניח בסיס יציב לכל עיצוב התבנית.

הבא הוא שלב תכנון התהליך. בהתבסס על מאפייני המוצר ונפח הייצור, נבחרים תהליכי הטבעה מתאימים, כגון הרס, כיפוף, שרטוט ועיצוב, ורצף הפעולות מסודר באופן רציונלי. זה דורש התייחסות מקיפה של גורמים שונים, כגון מאפייני דפורמציה של החומר, קושי בייצור תבנית, יכולות ציוד ועלויות ייצור. תוכנית תהליך מבוסס מדעית לא רק מבטיחה את איכות המוצר אלא גם משפרת ביעילות את יעילות הייצור ומפחיתה את עלויות הייצור. לדוגמה, עבור חלקים מוטבעים עם צורות מורכבות ודרישות דיוק גבוהות, ייתכן שיהיה צורך במספר תהליכים כדי ליצור אותם בהדרגה, מה שמבטיח את דיוק הממדים ואיכות פני השטח של כל חלק. עבור מוצרים- בייצור המוני, יש לפשט את התהליך ככל האפשר, להפחית את מספר התהליכים ולשפר את יעילות הייצור.

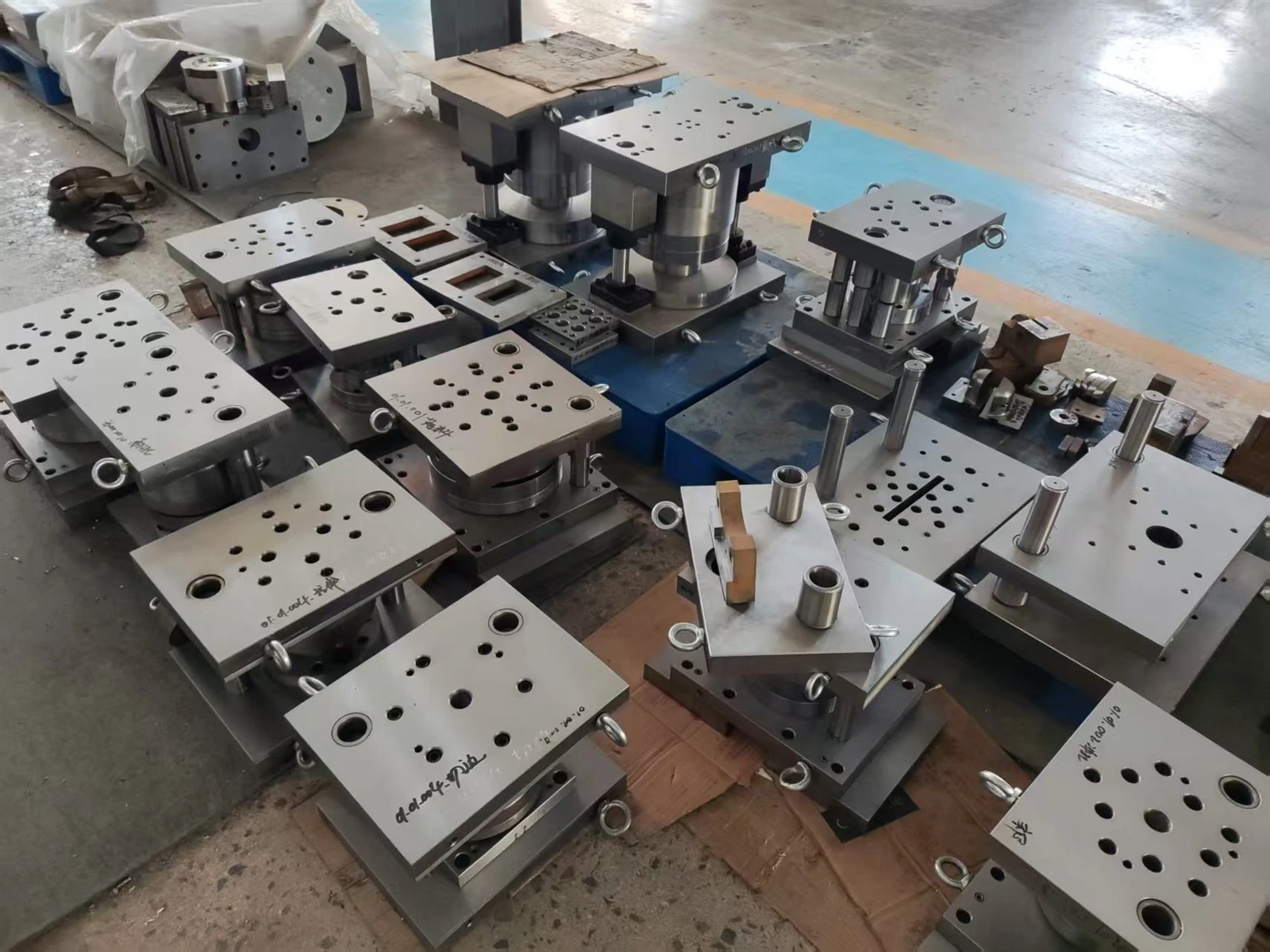

תכנון מבנה התבנית הוא שלב מכריע בכל התהליך. המעצבים צריכים לעצב כל רכיב של התבנית בפירוט בהתאם לתוכנית התהליך, כולל האגרוף, התבנית, המחזיק הריק וצלחת הסטריפר. במהלך תהליך התכנון, יש לקחת בחשבון באופן מלא גורמים כמו חוזק עובש, קשיחות, עמידות בפני שחיקה ודיוק מנחה כדי להבטיח שהתבנית יכולה לעבוד ביציבות בלחץ גבוה ללא עיוות או נזק. יחד עם זאת, יש להדגיש את יכולת העיבוד וההרכבה של התבנית כדי להקל על ייצור התבנית והתחזוקה לאחר מכן. לדוגמה, משטח פרידה-מעוצב היטב ומנגנון פירוק תבנית יכולים להבטיח ביטול חלקים של החלקים המוטבעים, הימנעות קריעה או חסימה; תוך אופטימיזציה של התקן המנחה של התבנית יכול לשפר את דיוק הסגירה של התבנית, להבטיח את דיוק הממדים והמיקום של החלקים המוטבעים.

לאחר השלמת התכנון המקדים, נדרש ניתוח ואימות הדמיית עובש. טכנולוגיית הנדסה ממוחשבת-מתקדמת (CAE) משמשת כדי לדמות ולנתח את חלוקת המתח, העיוות והתנועה של תבניות, מה שמאפשר זיהוי בזמן ואופטימיזציה של בעיות עיצוב. ניתוח סימולציה מקצר משמעותית את מחזורי הפיתוח של התבניות, מפחית את עלויות יציקת הניסוי ומגביר את שיעור ההצלחה של עיצוב התבניות. לדוגמה, ניתן להשתמש בתוכנת ניתוח אלמנטים סופיים כדי לבדוק את חוזקם של רכיבי תבנית מרכזיים, לחזות את העיוות שלהם במהלך הייצור בפועל, ולייעל את מבנה התבנית בהתבסס על תוצאות הניתוח, תוך הבטחת בטיחות ואמינות התבנית.

לאחר ייצור עובש, יש צורך בעיצוב ניסוי קפדני ואיתור באגים. במהלך ניסוי, מעקב צמוד אחר איכות החלקים המוטבעים הוא חיוני, בדיקת סטיות ממדים, פגמים במשטח, כתמים ובעיות אחרות. פרמטרי עובש מותאמים באופן מיידי עד לעמידה בדרישות עיצוב המוצר. במקביל, נערכת הערכה מקיפה של ביצועי העובש, כגון יעילות הייצור ותוחלת חיי העובש, כדי לספק התייחסות לייצור הבא.
