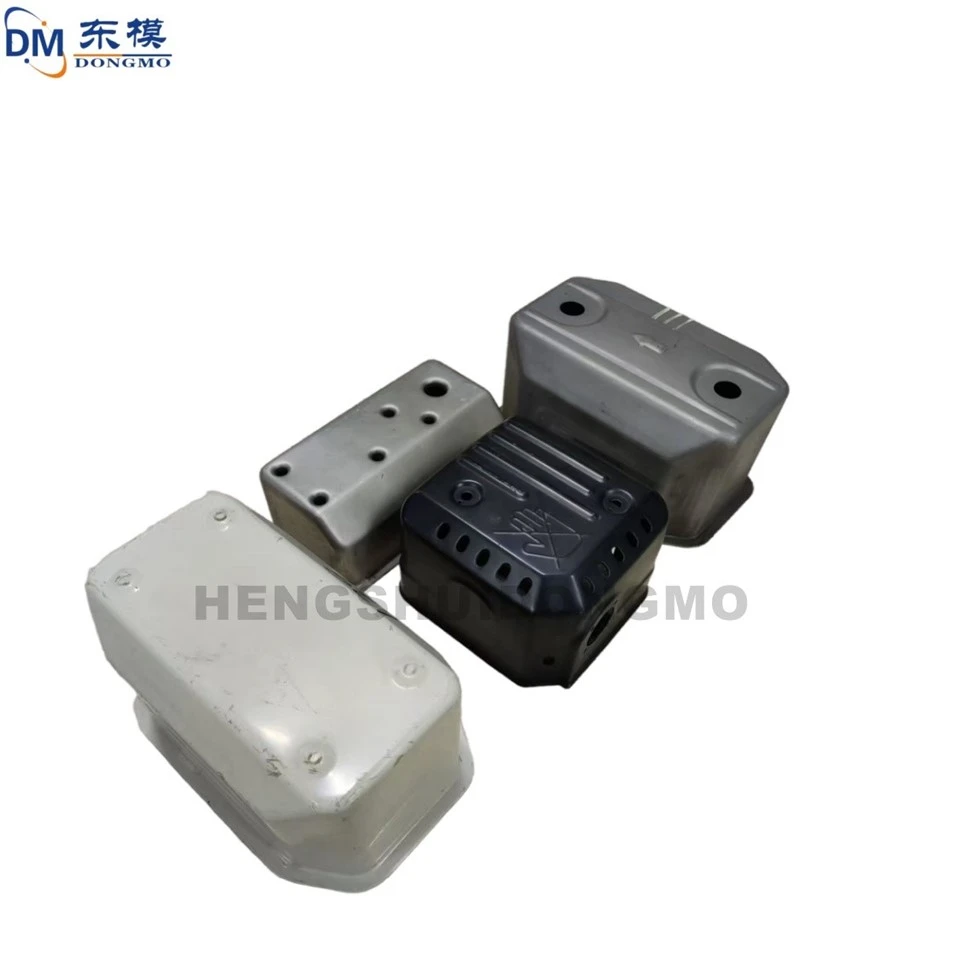

כיסוי מגן מתכת, מעטפת חיצונית, חלקי הטבעה מתכת, מתכת הטבעה מתכת מתקדמת

הדפסי הטבעה הם ציוד הליבה בתהליך הטבעה, וביצועי השירות שלהם קובעים ישירות את הדיוק של החלקים המוטבעים ואת היעילות של קו הייצור. המאפיינים של מטריצת חומר הבסיס, המיקרו-מבנה והמאפיינים של שכבת הריתוך, ומצב החיבור הממשק בין השניים קובעים במשותף את חיי השירות הכוללים ואת יציבות התבנית. מאמר זה מנתח באופן שיטתי את המאפיינים המתאימים של חומר הבסיס וחומר כיסוי הריתוך עבור הדפסי הטבעה, ומספק בסיס לשיפור ביצועי השירות הכוללים של התבנית.

בחירת חומר הבסיס מתמקדת בקשיות, קשיחות פגיעה וחוזק מבני. פלדת פחמן גבוהה-, Cr12MoV, SKD11 ופלדות כלי סגסוגת אחרות הן חומרי בסיס נפוצים, שחייבים להיות בעלי יכולת נשיאת עומס- מספקת ועמידות בפני עיוות כדי להסתגל לעומסים המתחלפים ולהשפעות המיידיות במהלך תהליך ההטבעה, מה שמבטיח את היציבות של מבנה מטריצת התבנית.

חומרי ריתוך שואפים לחיזוק פני השטח, תוך התמקדות בעמידה בדרישות לעמידות בפני שחיקה, עמידות בפני זעזועים תרמיים ותכונות אנטי-להידבקות. חוט ריתוך מסגסוגת גבוהה- או אבקת סגסוגת משמשים בדרך כלל כחומרים מתכלים לריתוך, היוצרים שכבה מחוזקת בחלקי מפתח כגון קצה החיתוך ומשטח היווצרות בתהליך הריתוך. הקשיות והקשיחות של שכבת הריתוך חייבת להיות מותאמת כראוי לחומר הבסיס כדי למנוע כשל בהדבקת המשטח, קילוף פני השטח או עיוות מקומי עקב הבדלי ביצועים מוגזמים.

התאמת מקדמי ההתפשטות התרמית של חומר הבסיס ושל שכבת הריתוך היא גורם מפתח ליציבות הממשק. הבדלים מוגזמים בפרמטרים התרמו-פיזיים שלהם יכולים ליצור מתח פנימי משמעותי במהלך קירור הריתוך, מה שמוביל לפגמים כגון מיקרו-סדקים וקילוף בשכבת הריתוך. במהלך בחירת החומר, יש להתאים ולאמת את הפרמטרים התרמודינמיים של החומרים כדי להבטיח הדבקה אמינה של הממשק בתנאי טמפרטורה.

במקביל, הפרמטרים של תהליך שכבת הריתוך משפיעים ישירות על אפקט התאמת החומר. על ידי אופטימיזציה של טמפרטורת החימום המקדים, קלט חום הריתוך, מהירות הריתוך ומשטר הטיפול בחום שלאחר-הריתוך, ניתן להפחית ביעילות את מתח הריתוך שיורי, לשפר את מצב ההדבקה המטאלורגית המשטחית ולשפר את חוזק ההדבקה הכולל בין חומר הבסיס לכיסוי הריתוך.
