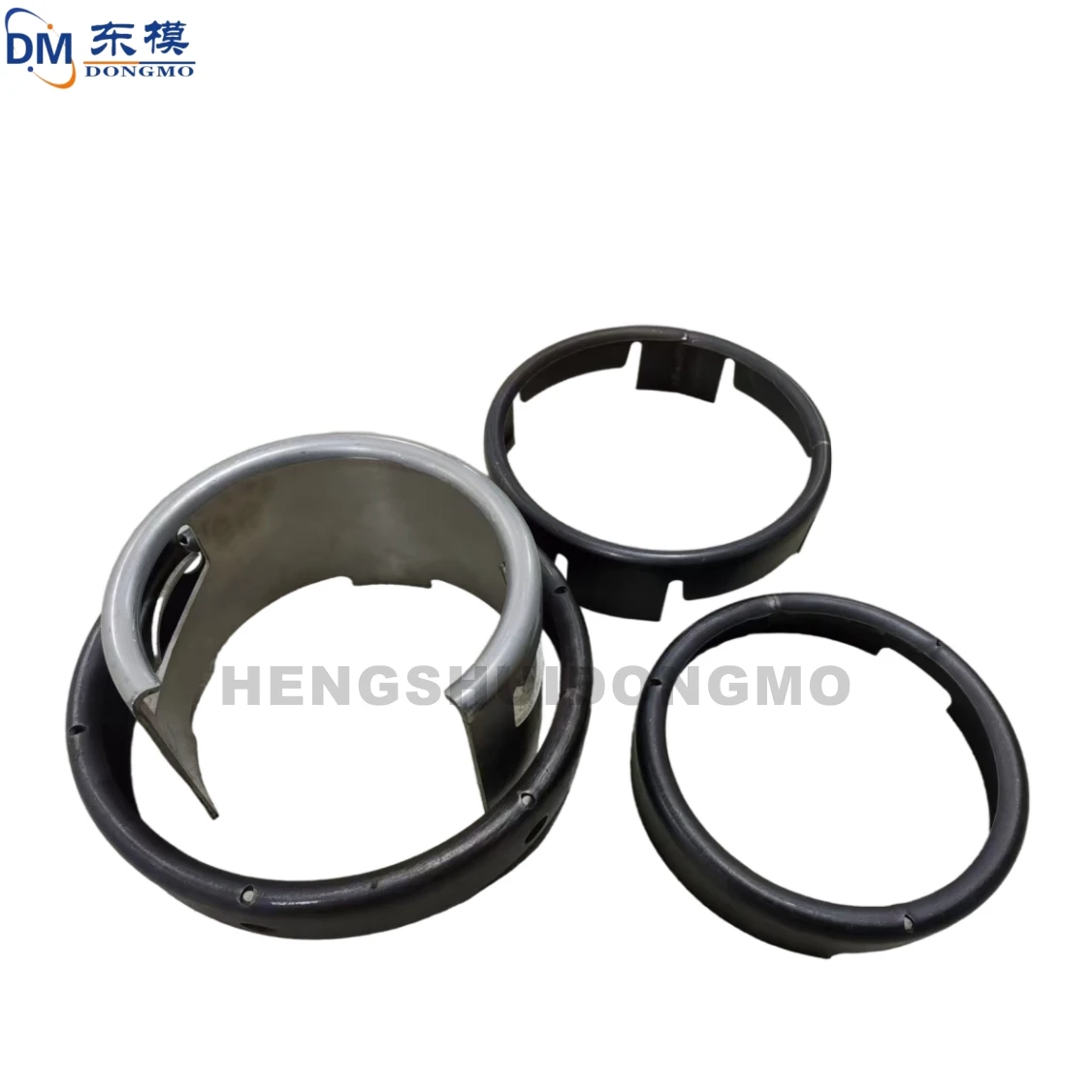

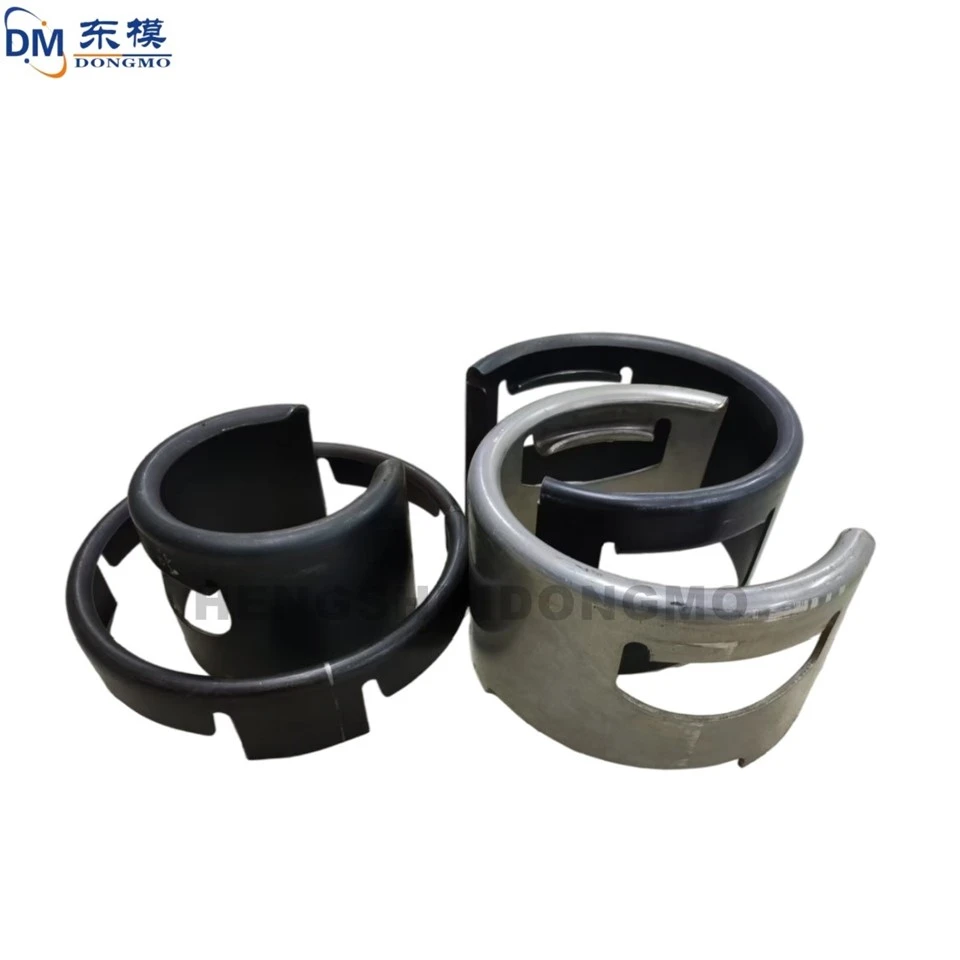

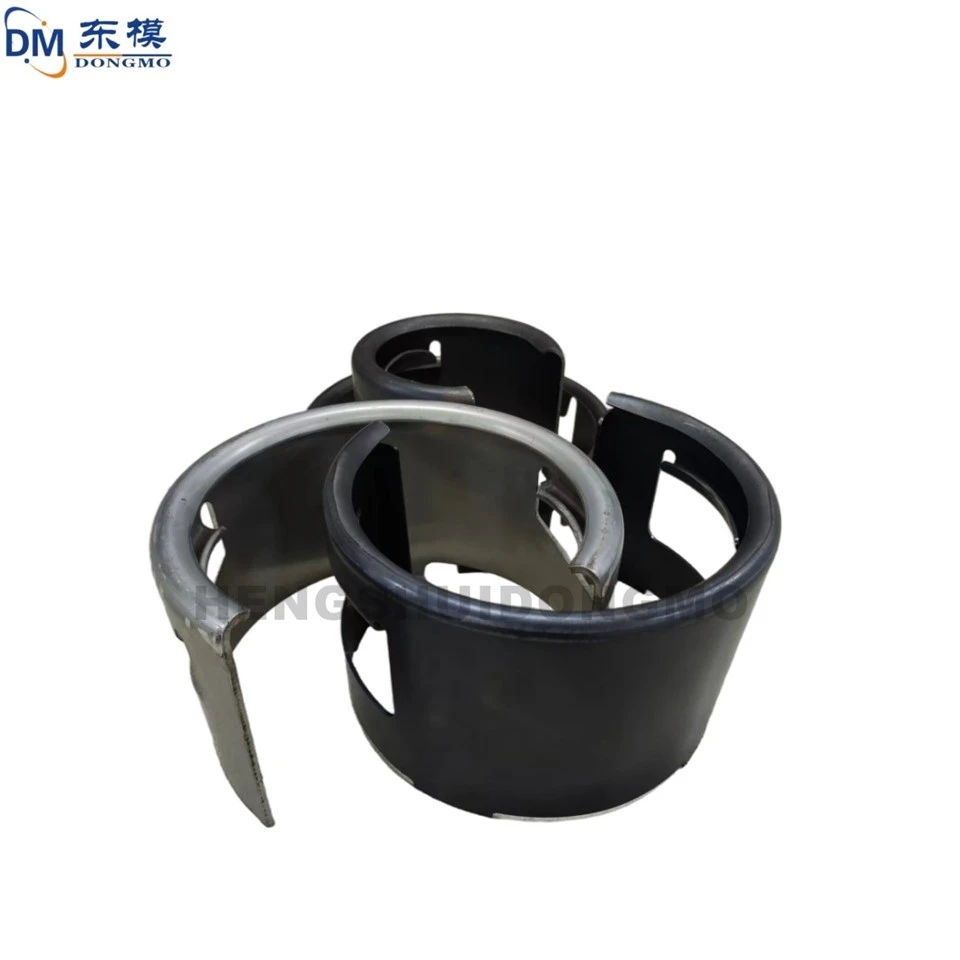

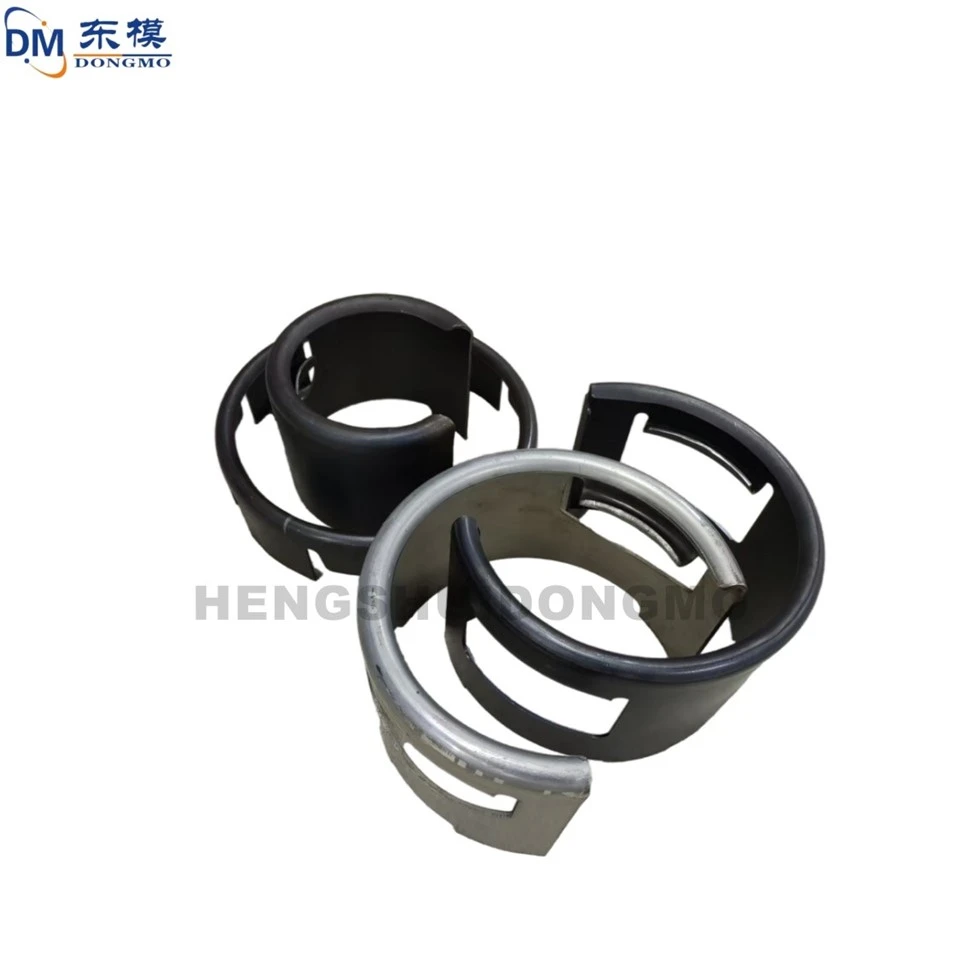

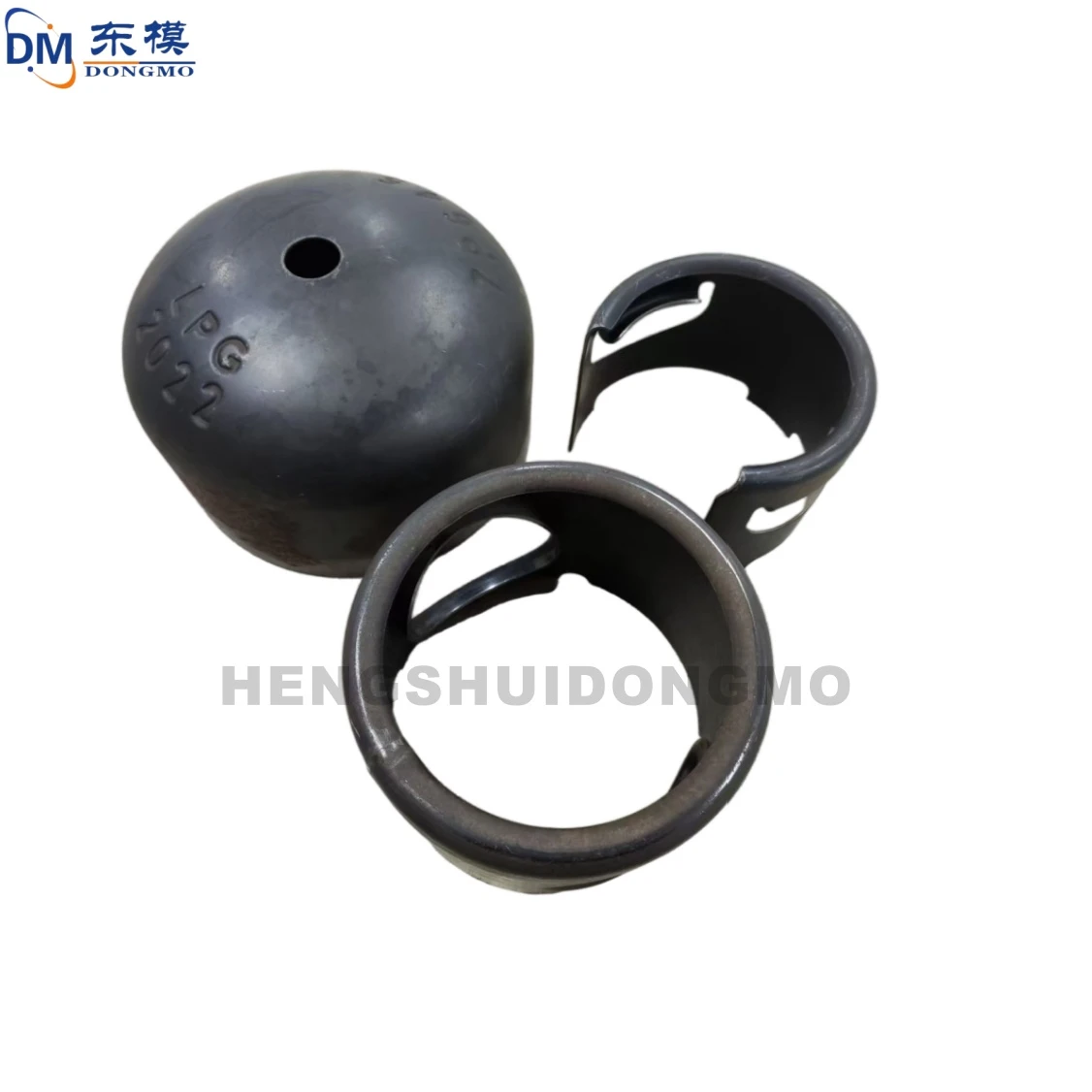

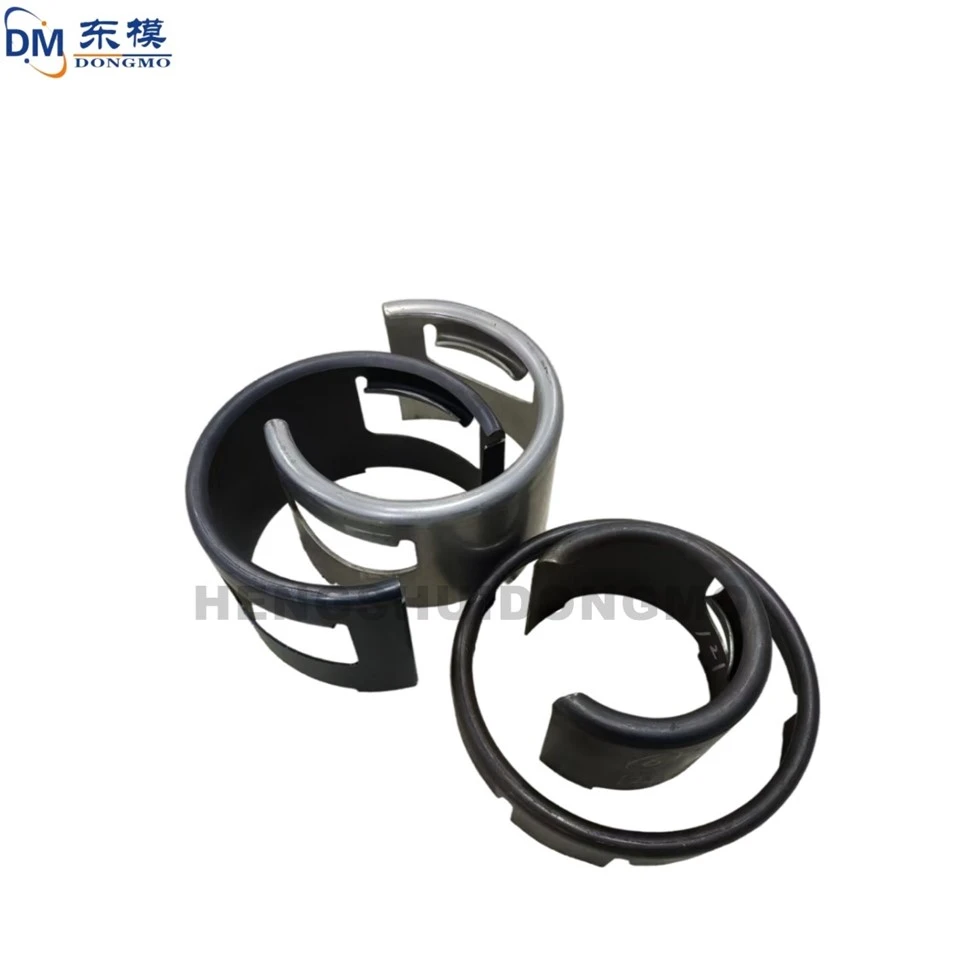

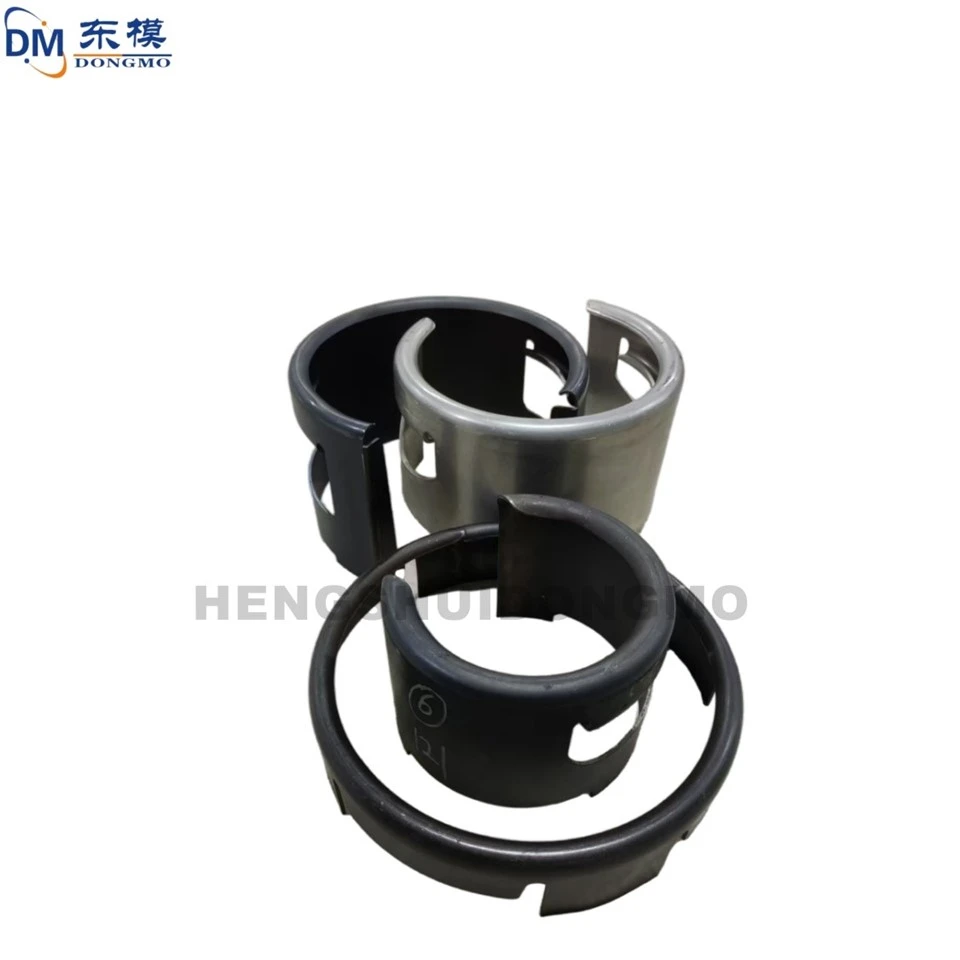

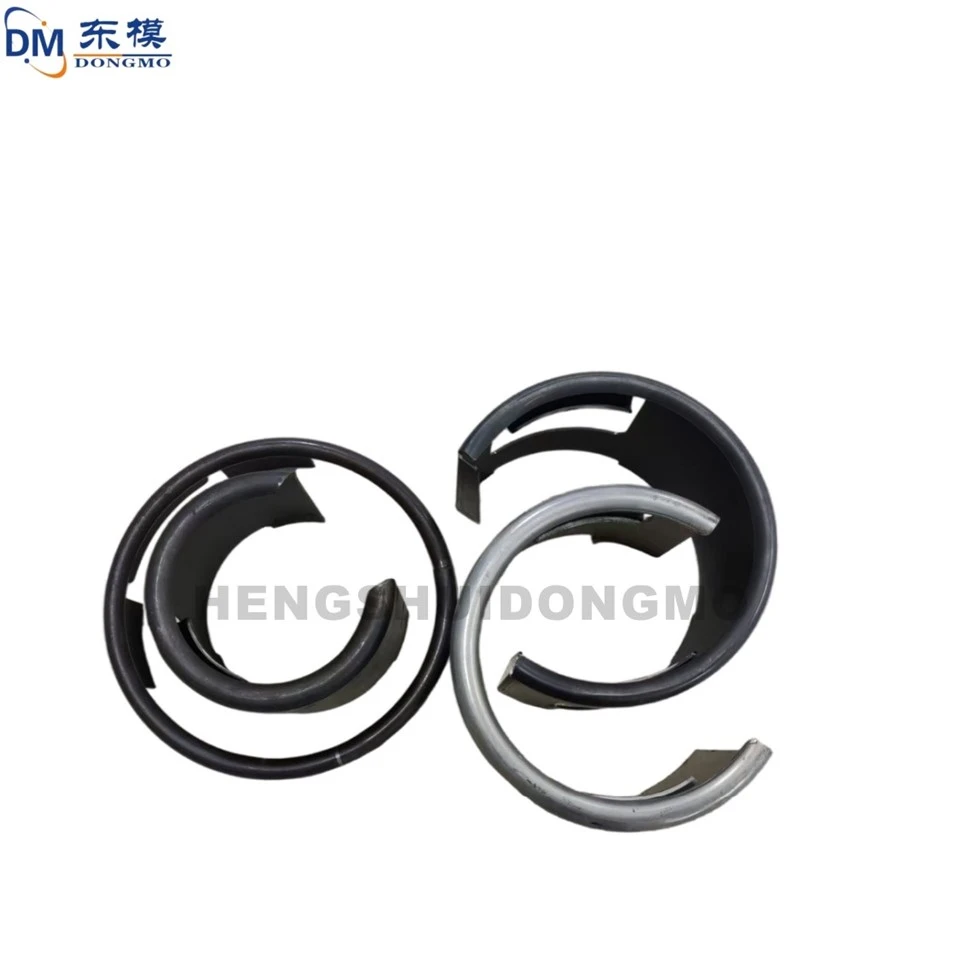

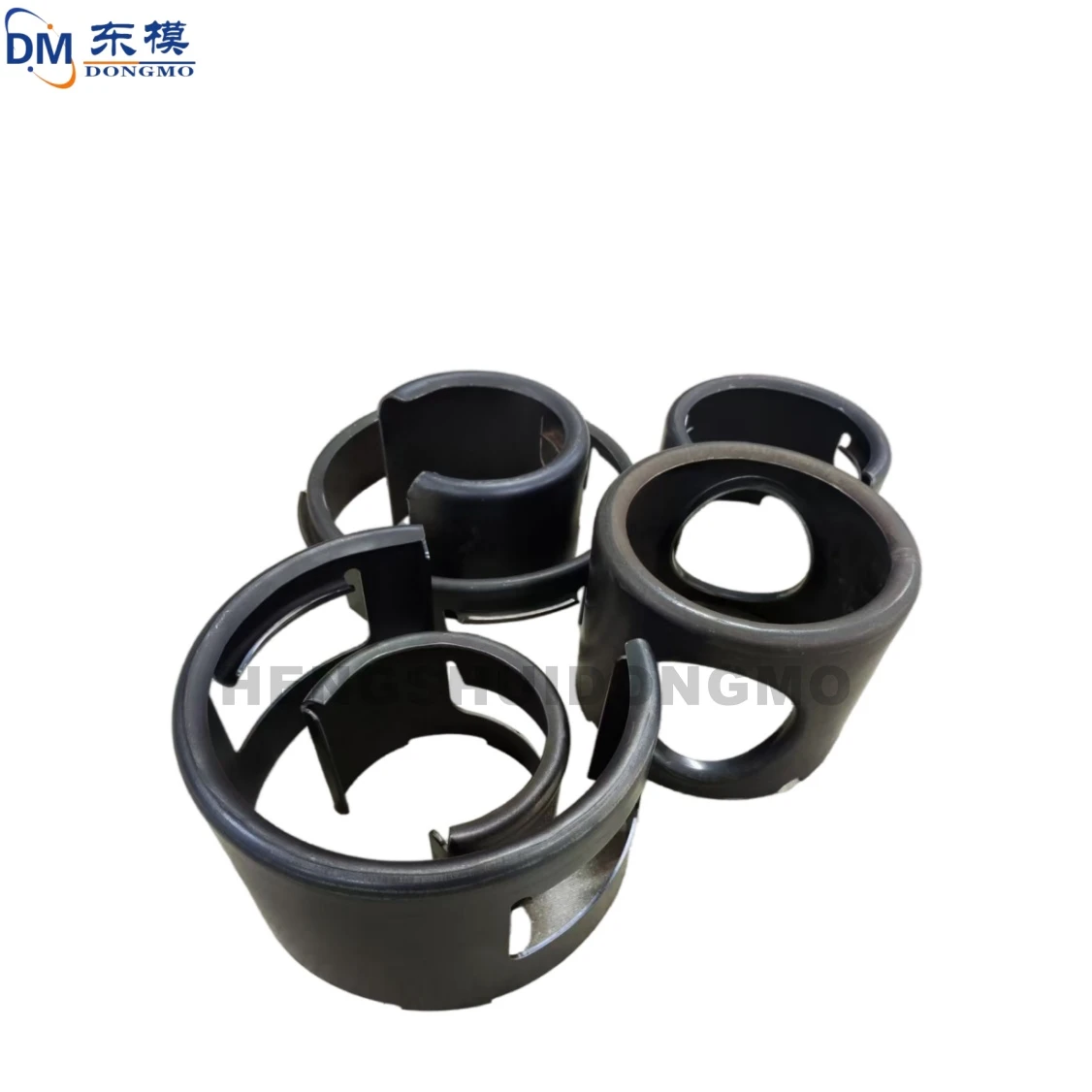

מתכת/ראשים/תבניות חותמת מתכת- באיכות גבוהה עבור אביזרי גפ"מ

מָבוֹא

מתנות פרוגרסיביות הן תבניות ליבה בייצור הטבעה. הם משלימים תהליכי ריקון, צורה וכיפוף ברצף באמצעות תחנות מרובות, ומשיגים ייצור רציף ויעיל. פריסת תהליך סבירה יכולה לשפר את ניצול החומרים ב-10%-15%, להפחית את מורכבות מבנה העובש ולהפחית את קושי העיבוד; בקרת מחזור אופטימלית יכולה למנוע השבתה של קו הייצור ולשפר את הקיבולת הכוללת. מאמר זה, המבוסס על ניסיון מעשי, בוחן את פריסת התהליך של תבניות פרוגרסיביות ושיטות לאופטימיזציה של זמן מחזור ההטבעה, שיפור יעילות תהליך הטבעה ובקרת איכות.

1. עקרונות של תכנון פריסת מתווה מתקדם

1.1 לוגיקה של תהליך: פריסת התהליך עוקבת בקפדנות אחר הרצף של "התרוקנות תחילה, יצירה ואז כיפוף". הריקת חורים וצורה מסתיימים תחילה, ולאחר מכן תהליכי יצירה וכיפוף. זה ימנע מתהליכים עוקבים המפריעים לממדים החסרים של תהליכים קודמים, מבטיח מעברים חלקים בין כל תהליך ומניעת התנגשויות תהליכיות.

1.2 מבנה קומפקטי: מרווח התהליכים נשלט ב-30-50 מ"מ, מקצר את נתיבי הובלת החומר, מפחית את פסולת החומר ומגדיל את ניצול החומרים בכל אצווה ב-10%-15%; סידור קומפקטי של תחנות עובש משפר את קשיחות העובש, שולט בעיוות עובש עד לטווח של 0.01 מ"מ, ומבטיח יציבות תפעולית.

1.3 בדיקה ותחזוקה נוחים: פריסת התהליך שומרת מקום לבדיקה ותחזוקה; תחנות מפתח (תחנות ניקוב וגיבוש) מצוידות בחלונות תצפית לבדיקת איכות-בזמן אמת של חלקי העבודה; חלקים פגיעים (אגרוף, עמודי מנחה) מאמצים עיצוב מודולרי לפירוק והחלפה מהירים, תוך צמצום זמן תחזוקה בודד עד ל-30 דקות, מה שמבטיח המשכיות הייצור.

2. שיטות אופטימיזציה של מחזור תהליך הטבעה

2.1 ניתוח והתאמה של מחזוריות: מדידה בפועל של הזמן של כל תהליך גילתה שזמן הצעד הבודד עבור החסר הוא 0.1-0.2 שניות, ועבור תהליכי יצירה וכיפוף הוא 0.2-0.3 שניות. אופטימיזציה של חיבורי תהליכים וביטול תהליכי צוואר בקבוק מבטיחים שסטיית זמן המחזור עבור כל תהליך תהיה פחות או שווה ל-0.05 שניות. תיאום תהליכים במעלה הזרם ומורד הזרם משיג איזון בקו הייצור, וכתוצאה מכך שיפור זמן מחזור כולל של 20%-30%.

2.2 יישום אוטומציה וציוד עזר: הצגת מזין אוטומטי עם מהירות האכלה המותאמת לזמן מחזור ההטבעה, נשלט ב-30-80 פעמים לדקה, מקצר את זמן ההאכלה הידנית. הצטיידות בציוד אוטומטי לטיפול ומיון חומרים מבטל טיפול ידני בחומרים, מקצר את זמן הייצור של חלק אחד ב-0.3-0.5 שניות, מבטיח יציבות ועקביות בזמן המחזור, ומפחית טעויות אנוש.

2.3 אופטימיזציה של פרמטרים של תהליך: בהתבסס על חומר העבודה והעובי, שגיאת כוח ההטבעה מוגדרת לפחות או שווה ל-±5%. נבחרות פלדת עובש H13 ו-SKD11, וטיפול פני השטח של ניטריד גז משמש להפחתת התנגדות העיבוד. חומר סיכה מיוחד משמש להפחתת מקדם החיכוך לטווח של 0.1, לקצר את זמן ההטבעה לכל מחזור הטבעה ולהגדיל את תדירות ההטבעה מ-30 פעמים לדקה ל-50-80 פעמים לדקה כדי לשפר את יעילות המחזור.
