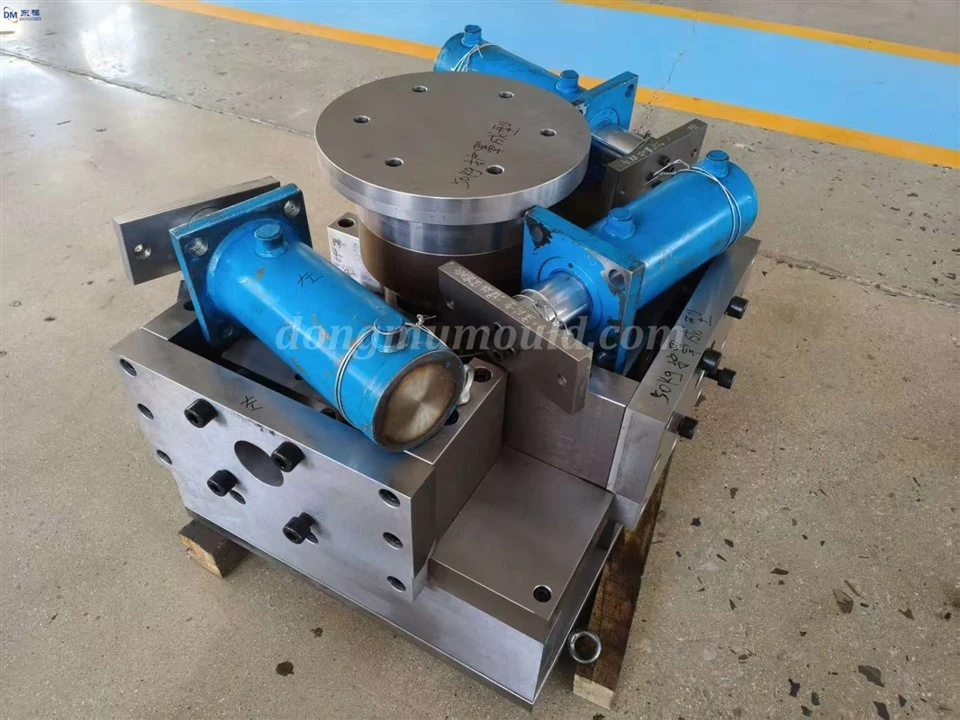

עיצוב מתכת מדויק-באיכות גבוהה עבור מתכת הטבעה בהתאמה אישית

א. מאפיינים ואתגרים של עומסים דינמיים על חומרי הטבעה-במהירות גבוהה

מהירויות הטבעה-גבוהות גדולות או שווה ל-50 מחזורים לדקה. התבנית נתונה לכוח הבלימה, כוח כיפוף וכוח מתיחה, המורכבים בו-זמנית על ידי רטט פגיעה וצימוד מתח תרמי. העומס הדינמי משתנה במהירות ומופץ בצורה מורכבת. בקרת עומס לא נכונה עלולה להוביל לסטיות ממדים בחלקים מוטבעים, עיוות אלסטי מוגבר של התבנית והפחתת חיי התבנית של למעלה מ-30%. לכן, ניתוח עומס דינמי מדויק ועיצוב אופטימיזציה הם הליבה לפיתוח של הדפסי הטבעה במהירות גבוהה-.

II. אסטרטגיות עיצוב לאופטימיזציית עומס דינמי

1. קשיחות מבנית משופרת: שימוש בתוכנת ניתוח אלמנטים סופיים כדי לדמות את תהליך ההטבעה הדינמי, בסיס התבנית ומבנה הצלעות המחזקות עוברים אופטימיזציה, ועובי החלקים הנושאים-הלחץ גדל כדי לשפר את הקשיחות הכוללת ולשלוט בעיוות אלסטי בטווח של 0.01 מ"מ. התבנית עשויה מפלדת סגסוגת H13 ו-SKD11 בעוצמה גבוהה-, מרוווה בוואקום ומטופלת קריוגנית להשגת קשיות של HRC58-62, שיפור קיבולת נשיאת עומס ועמידות בפני שחיקה, ושיפור יכולת נשיאת העומס הדינמית.

2. עיצוב אופטימלי להתאמת אגרוף וגזרה: המרווח בין האגרוף לתבנית נקבע על 5%-8% מעובי החומר, עם שגיאה של פחות או שווה ל-0.005 מ"מ. נעשה שימוש בעיצוב החתך פרוגרסיבי, עם רדיוס מעבר של 0.2-0.3 מ"מ על קצה החיתוך של האגרוף כדי להפחית את עומס ההשפעה המיידי, למזער רעידות והעברת גלי הלם, להשיג הגדלת עומס חלקה, להבטיח המשכיות הטבעה, ולמנוע חסימה ושבבים.

3. אחידות חלוקת מתח דינמית: בין בסיס התבנית לשולחן העבודה מותקנת רפידת גומי משככת בעובי של 5-8 מ"מ, או מבנה חיץ אלסטי עם מהלך חיץ של 1-2 מ"מ מתווסף לזנב האגרוף לשיפור ריכוז הלחץ, הפחתת שיא הלחץ ב-20%-30%, השגת חלוקת עומס החתיכה אחידה והארכת חיי הטבעה.

4. ניטור ובקרת משוב חכמים: חיישני לחץ ורעידות מותקנים במחזיק האגרוף ובמחזיק התבנית כדי לנטר פרמטרים מכניים בזמן תהליך ההטבעה בזמן אמת, והנתונים משולבים במערכת הבקרה החכמה. כאשר תנודות העומס עולות על 5% ± או תדירות הרטט חורגת מהסטנדרט, המערכת מבצעת אזעקה ונכבה אוטומטית, ומנחה את המפעילים להתאמת פרמטרים כדי להבטיח שהתבנית במצב עבודה אופטימלי.

III. הטבעת שיטות בקרת יציבות תהליך

1. אופטימיזציה של פרמטר תהליך: בהתבסס על עובי החומר וקשיות החומר, קבע את מהירות ההטבעה ל-50-120 פעמים/דקה, עם שגיאת כוח הטבעה של פחות מ-5% או שווה ל-±5% ודיוק מיקום שבץ קטן או שווה ל-0.01 מ"מ, השגת מעבר חלק במהלך תהליך ההטבעה והימנעות ממהירות מופרזת והוביל לעומס של חלקי העבודה. שלטו במדויק על קצב ההחתמה, תוך שמירה על זמן סגירת התבנית בין 0.1-0.2 שניות כדי לשפר את יכולת החזרה על התהליך.

2. תנאי סיכה משופרים: השתמש בחומר סיכה ספציפי-מהיר-גבוהה, תוך עדיפות-במי סיכה-נמוכים, תוך שליטה על מקדם החיכוך בטווח של 0.1. הצטיידו במערכת סיכה חכמה המתיזה אוטומטית חומר סיכה בהתאם למחזור ההחתמה, ממלאת כל 30-50 חתיכות, מפחיתה את התנגדות החיכוך ויצירת חום, מייצבת עומסים דינמיים, מגינה על משטח התבנית ומבטיחה שסבילות הממדים של חלקים מוטבעים היא פחות או שווה ל-0.02 מ"מ שריטות משטח.

3. התאמת תכונת חומר: התאם את מהירות ההטבעה והלחץ עבור חלקי עבודה העשויים מחומרים שונים כגון פלדה וסגסוגות אלומיניום חוזק- גבוה. מהירות ההטבעה עבור פלדה בעלת חוזק גבוה- נשלטת ב-50-80 פעימות לדקה, ולסגסוגות אלומיניום ב-80-120 פעימות לדקה. בצע אופטימיזציה של מרווח התבנית ועיצוב חוד החנית בהתבסס על הפלסטיות והגמישות של החומר כדי להבטיח דפורמציה אחידה של החומר ולהימנע ממתח חריג.

4. ניהול תפעול סטנדרטי: לספק הדרכת תהליכים קבועה למפעילים, המחייבת העברת הערכה לפני שתאפשר להם לעבוד, ובכך לשפר את בקרת התהליך ואת יכולות התגובה לשעת חירום. צור יומן ניטור תהליך הטבעה כדי לתעד פרמטרים של תהליך וסטטוס קוביות. בצע שיפוץ מקיף של התבנית כל 100,000 מחזורים, החלפת חלקים בלויים כדי להבטיח ייצור יציב ויעיל.
